Tất cả các loại chuyển bóng vòng bi
//Mô hình hoàn thiện nhất của các đơn vị chuyển giao bóng ở Trung Quốc//
Vật liệu trong thép Carbon, SS, Nylon có sẵn
Cho nhiệm vụ ánh sáng, nhiệm vụ trung bình, nhiệm vụ nặng nề
Giới thiệu

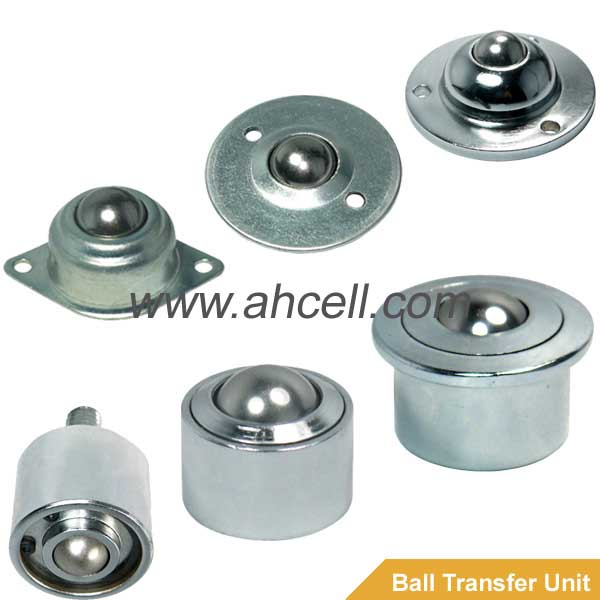

Đơn vị chuyển giao bóng
1) là các quả cầu hình cầu có tải trọng đa hướng gắn bên trong một vật cố định. Chúng giống hệt nhau về mặt nguyên tắc đối với chuột máy tính lộn ngược, hoặc bi xoay, ngoại trừ có một mảng chúng cạnh nhau.
2) Thông thường, thiết kế liên quan đến một quả bóng lớn duy nhất được hỗ trợ bởi vòng bi nhỏ hơn. Chúng thường được sử dụng ở vị trí bóng ngược, nơi các vật thể được di chuyển nhanh chóng trên một dãy các đơn vị, được gọi là bảng chuyển bóng, một loại hệ thống băng tải. Điều này cho phép chuyển thủ công đến và đi từ máy móc và giữa các phần khác nhau của hệ thống băng tải khác.
3) Chúng được sử dụng trong các sân bay để giao hành lý, hoặc trong ngành công nghiệp như là một phần của hệ thống sản xuất. Trước khi phát minh ra bộ phận chuyển giao bóng, lần đầu tiên được cấp bằng sáng chế bởi Autoset Production Ltd vào năm 1958, các ứng dụng này đã được giải quyết bằng cách sử dụng bánh xe ngược. Tuy nhiên, bánh xe nhận ra một đường mòn, nghĩa là bánh xe phải sắp xếp trước khi thay đổi hướng có thể đạt được .Bộ phận truyền tải nhỏ cũng có thể được sử dụng không đảo ngược bóng xuống vị trí như một loại caster, tuy nhiên việc sử dụng này bị hạn chế bởi các giới hạn chịu tải và loại sàn.
4) Các nhà sản xuất đã giải quyết vấn đề này với các đơn vị chuyển giao bóng kết hợp các nguyên tắc bóng lưu hành, tuy nhiên vị trí đảo ngược vẫn là ứng dụng phổ biến nhất và ít có vấn đề nhất.
Một phần của danh sách cho cy loạt- ánh sáng và trung nhiệm vụ
|
|
Model No. |
Ball size |
Tải công suất Tối đa / hỏng |
|
1) |
CY-15A |
15MM |
10KG/15KG |
|
2) |
CY-18A |
18MM |
20KG/25KG |
|
3) |
CY-25A |
25.4MM |
25KG/30KG |
|
4) |
CY-30A |
30MM |
40KG/50KG |
|
5) |
CY-38A |
38MM |
60KG/80KG |
|
|
|
|
|
|
6) |
CY-16B |
16MM |
10KG/15KG |
|
7) |
CY-25B |
25MM |
25KG/30KG |
|
8) |
CY-30B |
30MM |
35KG/40KG |
|
9) |
CY-38B |
38MM |
45KG/55KG |
|
|
|
|
|
|
10) |
CY-8H |
8MM |
3KG/5KG |
|
11) |
CY-15H |
15MM |
15KG/25KG |
|
12) |
CY-22H |
22MM |
40KG/55KG |
|
13) |
CY-30H |
30MM |
70KG/85KG |
|
Mẫu số |
Bóng kích thước |
Tải công suất Tối đa / hỏng |
|
SP-8 |
8MM |
8KG/15KG |
|
SP-12 |
12MM |
25KG/30KG |
|
SP-15 |
15.875MM |
40KG/50KG |
|
SP-22 |
22.23MM |
140KG/160KG |
|
SP-25 |
25.4MM |
180KG/200KG |
|
SP-30 |
30.16MM |
250KG/300KG |
|
SP-45 |
45MM |
450KG/500KG |
|
SP-60 |
60MM |
800KG/1200KG |
|
SP-76 |
76MM |
2000KG/2500KG |
|
SP-90 |
90MM |
3000KG/3500KG |
|
|
|
|
|
SP-8FL |
8MM |
8KG/15KG |
|
SP-15FL |
15.875MM |
40KG/45KG |
|
SP-22FL |
22.23MM |
140KG/160KG |
|
SP-30FL |
30.16MM |
200KG/230KG |
|
SP-45FL |
45MM |
400KG/450KG |
Làm thế nào để chọn một đơn vị chuyển giao bóng?
- Công suất tải tối đa = (trọng lượng bài viết) / 3 hoặc 9
-
Khoảng cách tối đa = (chiều rộng bài viết) /3.5; (chiều dài bài viết) /3.5
Làm thế nào để sắp xếp và lắp đặt các đơn vị chuyển giao bóng?
- Có nhiều cách sắp xếp khác nhau để phù hợp với các yêu cầu di chuyển khác nhau:
-
Có các mô hình BTU khác nhau để lựa chọn:
Applications
-
Ứng dụng điển hình trong dây chuyền sản xuất:
- Typical application in goods handling:
Bàn giao bóng tại sân bay quốc tế Dubai
Bàn giao bóng tại sân bay quốc tế Dubai
Làm thế nào để giao hàng?
- Tổng trọng lượng thấp hơn 50kgs, chúng tôi đề nghị giao hàng bằng chuyển phát nhanh như DHL, TNT hoặc những người khác
- Tổng trọng lượng giữa 50kgs và 120kgs, chúng tôi đề nghị giao hàng bằng aircargo
- Tổng trọng lượng hơn 120kgs, nó có thể được gửi bằng đường biển vận chuyển
